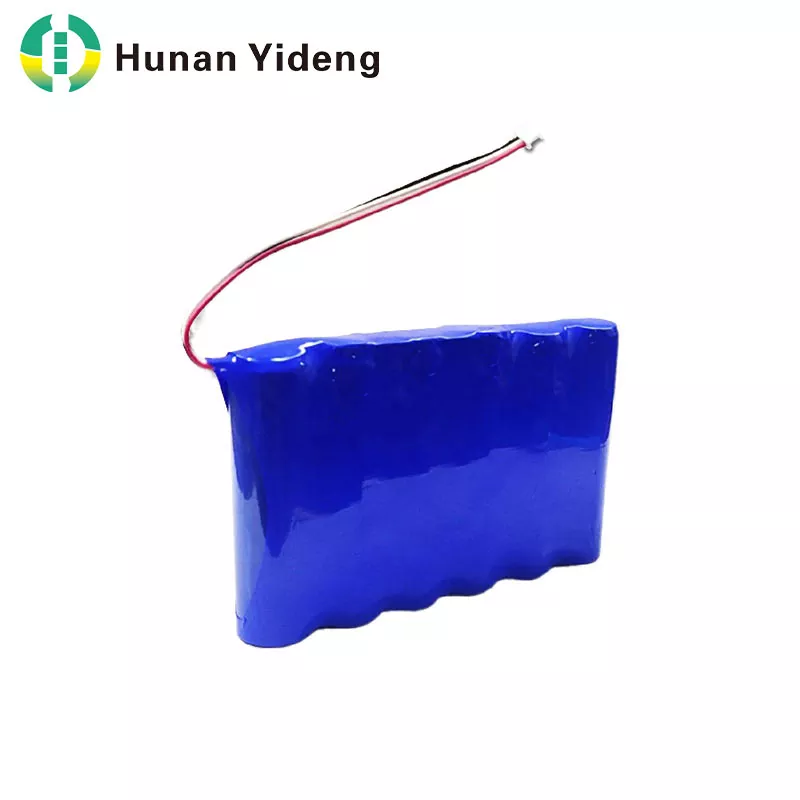

Yidengbiztosítja a11,1 V 4000 mAh 18650 3S2P hosszú élettartamú újratölthető Li-ion akkumulátorhordozható elektronikához, ipari berendezésekhez, felügyeleti rendszerekhez és testreszabott áramellátási alkalmazásokhoz, amelyek stabil feszültséget, praktikus kapacitást és újratölthető teljesítményt igényelnek.
A 11,1 V-os, 4000 mAh-s lítium-ion akkumulátorcsomag három sorba kapcsolt, 18650 cellából álló csoportot egyesít, és mindegyik csoporton belül két párhuzamosan csatlakoztatott cellát. Ez a 3S2P konfiguráció 11,1 V névleges feszültséget, 4000 mAh névleges kapacitást és körülbelül 44,4 Wh névleges energiát biztosít. Újratölthető kialakítása praktikus választássá teszi hordozható berendezésekhez, tartalék táprendszerekhez, ipari felügyeleti eszközökhöz és egyéb elektronikai termékekhez. Az elektromos specifikációk, a védelmi követelmények, a töltési feltételek és az alkalmazáskompatibilitás megértése segít a berendezésgyártóknak a megfelelő akkumulátormegoldás kiválasztásában. A Yideng támogatja a testreszabott akkumulátorcsomag-fejlesztést is, hogy megfeleljen a különböző integrációs követelményeknek.
A 11,1 V-os, 4000 mAh-s újratölthető lítium-ion akkumulátorcsomag olyan elektronikus berendezésekhez tervezett áramforrás, amelyeknek nagyobb üzemi feszültségre van szükségük, mint amit egyetlen lítium-ion cella képes biztosítani. Hengeres, 18650 formátumú cellákat használ, amelyek meghatározott elektromos konfigurációban vannak elrendezve a szükséges feszültség és kapacitás eléréséhez.
A terméknévben szereplő számok a termék fő jellemzőit írják le:
Ez a konfiguráció összesen hat cellát tartalmaz. A soros csatlakozások növelik a feszültséget, míg a párhuzamos csatlakozások növelik a rendelkezésre álló kapacitást. Megfelelő tervezés esetén az így kapott akkumulátorcsomag hasznos egyensúlyt kínálhat a feszültség, a működési idő és a csomagolás rugalmassága között.
A berendezések fejlesztői számára nem egyszerűen az akkumulátor névleges feszültsége a fontos szempont. A kompatibilitás az aktuális igénytől, a töltési követelményektől, a rendelkezésre álló telepítési helytől, az üzemi hőmérséklettől és a védelmi áramkörtől is függ.
Mielőtt elemet választana egy kereskedelmi termékhez vagy ipari rendszerhez, a vásárlóknak át kell tekinteniük annak névleges elektromos jellemzőit, és meg kell győződniük arról, hogy a teljes csomag megfelel az alkalmazás követelményeinek.
| Paraméter | Specifikáció | Gyakorlati jelentősége |
|---|---|---|
| Akkumulátoros modell | 18650-3S2P | Azonosítja a cella formátumát és elrendezését |
| Akkumulátor kémia | Lítium-ion | Támogatja az újratölthető áramellátási alkalmazásokat |
| Névleges feszültség | 11,1V | Segít meghatározni az elektromos kompatibilitást |
| Névleges kapacitás | 4000mAh / 4Ah | A névleges töltési kapacitást jelzi |
| Névleges energia | 44,4Wh | Alapot ad a futási idő becsléséhez |
| Cella konfigurációja | 3S2P | Hat cella három sorozatcsoportba rendezve |
| Maximális töltőáram | 1C, a termékleírástól függően | Meghatározza a megengedett felső töltési sebességet |
| Töltési hőmérséklet | 0°C és 50°C között | Meghatározza a megadott töltési környezetet |
| Kisülési hőmérséklet | -20°C és 60°C között | Meghatározza a megadott kisütési környezetet |
| Életciklus | Lásd a gyártó által megadott vizsgálati feltételeket | Támogatja az élettartam és a csere tervezését |
Fontos:A fenti értékek a Yideng által közzétett termékinformációkon alapulnak. A töltési határértékeket, a kisülési határokat és a hőmérsékleti feltételeket a legfrissebb adatlapon meg kell erősíteni az akkumulátor pontos konfigurációjához. A névleges maximális áramerősséget soha nem szabad ajánlott folyamatos üzemi áramként kezelni ellenőrzés nélkül.
A névleges energia úgy becsülhető meg, hogy a névleges feszültséget megszorozzuk a névleges kapacitással:
11,1 V × 4 Ah = 44,4 Wh
Ez az érték segít a mérnököknek megbecsülni az alkalmazáshoz rendelkezésre álló energiamennyiséget. Például egy átlagosan 10 W-os készülék elméletileg körülbelül 4,44 órán keresztül működne a névleges teljesítmény mellett. A tényleges futási idő általában alacsonyabb vagy más módon változik az átalakítási veszteségek, a kisülési határértékek, a hőmérséklet, az akkumulátor öregedése és az energiaigény változásai miatt.
A 3S2P elrendezés akkor hasznos, ha egy eszköz körülbelül 11,1 V névleges feszültséget és 4000 mAh kapacitást igényel. Egy kompakt akkumulátoregységben egyesíti a soros és párhuzamos csatlakozások elektromos előnyeit.
Háromsoros elrendezésben a három cellacsoport névleges feszültsége összeadódik. Hagyományos 3,7 V-os névleges lítium-ion cellák használatával a kapott névleges csomagfeszültség 11,1 V. Ez az ebbe a feszültségtartományba tervezett elektronikus rendszerekhez alkalmas, feltéve, hogy teljes üzemi feszültségigényük teljesül.
Minden sorozatcsoport két párhuzamosan kapcsolódó cellát tartalmaz. Megfelelően illeszkedő cellák esetén a párhuzamos kapcsolatok növelik a rendelkezésre álló kapacitást egyetlen cellához képest. Az összeszerelt csomag ezért 4000 mAh-t képes biztosítani, miközben fenntartja a tervezett névleges feszültséget.
Az eldobható akkumulátorokkal ellentétben az újratölthető lítium-ion csomagok több töltési cikluson keresztül újrafelhasználhatók. Gyakorlati élettartamuk a töltési szokásoktól, a kisütési mélységtől, a hőmérséklettől, az aktuális igénytől, a tárolási körülményektől, valamint a cella- és akkumulátor-kezelő rendszer minőségétől függ.
Az akkumulátorcsomag különböző kábelhosszúságokkal, csatlakozókkal, védőburkolatokkal és beépítési elrendezéssel tervezhető. Ezek az opciók segítenek a terméktervezőknek az áramforrást a berendezéseik fizikai és elektromos követelményeihez igazítani.
A 11,1 V-os 4000 mAh-s akkumulátorkonfiguráció számos alkalmazást támogat, ha feszültsége, kisülési árama, méretei és környezeti besorolása megfelel a berendezés kialakításának.
Az alkalmazási alkalmasságot elektromos és mechanikai értékeléssel kell megállapítani. A nagy indítási áramerősséggel rendelkező eszközök, motorok, rádióadók vagy fűtőelemek eltérő lemerülési teljesítményű akkumulátort vagy további termikus megfontolásokat igényelhetnek.
Az akkumulátor-architektúrákat összehasonlító termékfejlesztők számára a Yideng lítium akkumulátoros megoldásai kiindulópontot jelentenek az újratölthető akkumulátor opciók és a testreszabási követelmények értékeléséhez.
Ha csak a feszültsége és kapacitása alapján választunk akkumulátort, az integrációs problémákhoz vezethet. A vásárlóknak értékelniük kell a berendezés teljes működési profilját a vásárlás megerősítése előtt.
Ellenőrizze a készülék névleges feszültségét és a megengedett bemeneti tartományt. Az akkumulátor névleges feszültsége nem azonos a töltés vagy kisütés minden szakaszában fennálló feszültséggel. A berendezésnek el kell viselnie a csomag teljes meghatározott feszültségtartományát.
Becsülje meg az átlagos energiafogyasztást és a szükséges működési időt. Előzetes számításként ossza el a névleges akkumulátorenergiát a készülék átlagos teljesítményével. Alkalmazzon megfelelő ráhagyást az átalakítási veszteségekre, a tartalékkapacitásra, a hőmérsékleti hatásokra és az akkumulátor öregedésére.
Hasonlítsa össze a berendezés normál üzemi áramát és indítási áramát az akkumulátorcsomag jóváhagyott kisülési határértékeivel. Győződjön meg arról, hogy a cellák, a vezetékek, a csatlakozók, a védőlap és a burkolat elbírja a szükséges terhelést.
Erősítse meg az akkumulátor megengedett legnagyobb méretét és súlyát. A tömeggyártás előtt ellenőrizni kell a csatlakozó típusát, polaritását, kábelhosszát, rögzítési pontjait és a burkolat kialakítását is.
Tekintse át a töltési és kisütési ciklusok várható számát meghatározott vizsgálati körülmények között. Vegye figyelembe a környezeti hőmérsékletet, a töltési gyakoriságot, a tárolás időtartamát, a rezgést és a váratlan áramkimaradás következményeit.
A beszerzési csoportok számára a következő ellenőrző lista leegyszerűsítheti a beszállítói megbeszéléseket:
A megfelelő töltési és kezelési gyakorlat elengedhetetlen a lítium-ion akkumulátor teljesítményének fenntartásához. Bár az akkumulátorvédő áramkör csökkentheti az egyes elektromos kockázatokat, nem teszi szükségessé a megfelelő rendszertervezést és gondos üzemeltetést.
Válasszon egy olyan töltőt, amelyet pontosan az akkumulátor kémiájának, sorozatkonfigurációjának és töltési feszültséghatárának megfelelően terveztek. A hagyományos háromsoros lítium-ion csomagok általában 12,6 V-os töltési korlátot használnak, ha cellái 4,2 V maximális töltési feszültséggel rendelkeznek. Használat előtt erősítse meg ezt az értéket az akkumulátor jóváhagyott adatlapján.
Kövesse a gyártó által megadott töltési és kisütési hőmérséklet-tartományokat. Ne töltse az akkumulátort a megengedett tartományon kívül, ne helyezze hőforrások közelébe, és ne tegye ki közvetlen napfénynek zárt környezetben.
A megfelelő akkumulátor-kezelő rendszer vagy védelmi áramkör olyan funkciókat biztosíthat, mint a túltöltés elleni védelem, a túltöltés elleni védelem, a túláramvédelem és a rövidzárlat elleni védelem. A cella kiegyensúlyozását és a hőmérséklet figyelését a tervezésnek és az alkalmazásnak megfelelően kell figyelembe venni.
Az akkumulátorgyártóknak és a berendezések tervezőinek értékelniük kell a vonatkozó szállítási, termékbiztonsági és végfelhasználási követelményeket az akkumulátorral működő termék szállítása vagy üzembe helyezése előtt.
Előfordulhat, hogy a szabványos akkumulátorcsomagok nem illeszkednek minden berendezés kialakításához. Az OEM testreszabása lehetővé teszi a gyártók számára, hogy az akkumulátor elektromos jellemzőit és fizikai szerkezetét a termék telepítési követelményeihez igazítsák.
A Yideng termékinformációi leírják a testreszabott akkumulátorcsomag-fejlesztést azon ügyfelek számára, akiknek alkalmazás-specifikus energiamegoldásokra van szükségük. A projekttől és a mérnöki felülvizsgálattól függően a testreszabási megbeszélések a következőkre terjedhetnek ki:
Ezek az intézkedések segítenek a beszerző csapatoknak a kezdeti egységárnál többet értékelni. A következetes specifikációk, a megfelelő védelem, a nyomon követhető teszteredmények és az egyértelmű testreszabási folyamat csökkentheti a gyártás során felmerülő integrációs problémákat.
Tömeges rendelés leadása előtt kérje le az aktuális adatlapot, és ellenőrizze, hogy az adott modellhez mely minőségellenőrzések, biztonsági dokumentumok és szállítási feljegyzések állnak rendelkezésre. A tanúsítványokat és a vizsgálati jelentéseket a pontos termék és a tervezett piac alapján kell ellenőrizni, nem pedig pusztán az akkumulátor kémiájából feltételezni.
A 3S2P azt jelenti, hogy három cellacsoport sorba van kapcsolva, és mindegyik csoportban két cella van párhuzamosan kapcsolva. A konfiguráció összesen hat cellát használ. A soros csatlakozások növelik a feszültséget, míg a párhuzamos csatlakozások növelik a kapacitást.
Névleges energiája hozzávetőlegesen 44,4 Wh, a 11,1 V-ot 4 Ah-val megszorozva számítva. A tényleges felhasználható energia függ a kisütési feltételektől, a rendszer hatékonyságától, az akkumulátor állapotától és a megengedett kisülési határértéktől.
Nem. A töltőnek meg kell felelnie az akkumulátor kémiai jellemzőinek, sorozatkonfigurációjának, töltési feszültséghatárának és áramkövetelményeinek. A 4,2 V-os maximális töltési cellákkal rendelkező, hagyományos háromsoros lítium-ion csomagoknál a tipikus töltési határ 12,6 V. A töltő csatlakoztatása előtt ellenőrizze a pontos specifikációt.
Az üzemidő az eszköz átlagos energiafogyasztásától függ. Az előzetes becslés 44,4 Wh osztva a készülék wattban kifejezett energiafogyasztásával. Például egy 10 W-os terhelés elméleti becslést ad 4,44 órára a veszteségek és egyéb működési tényezők figyelembevétele előtt.
Nem. Minden újratölthető lítium-ion akkumulátor fokozatosan veszít kapacitásából a használat és az öregedés következtében. Az élettartam függ a hőmérséklettől, a töltési körülményektől, a kisülési mélységtől, az aktuális igénytől, a tárolástól és az akkumulátor felépítésétől. Kérdezze meg a szállítótól a ciklus-élettartam vizsgálati feltételeit és a megadott élettartamvégi kapacitáskritériumot.
A Yideng leírja az OEM és ODM testreszabási szolgáltatásokat az akkumulátorcsomagokhoz, beleértve a csatlakozó kiválasztását, a kábel hosszát, az akkumulátor konfigurációját és a ház kialakítását. Megrendelés előtt erősítse meg a vállalattal a rendelkezésre álló lehetőségeket, a mintafolyamatot és a műszaki megvalósíthatóságot.
Erősítse meg az elektromos specifikációkat, méreteket, kisütési követelményeket, védelmi funkciókat, töltési kompatibilitást, mintavizsgálati eredményeket, a gyártás átfutási idejét és a vonatkozó szállítási dokumentációt. A végleges gyártási specifikáció jóváhagyása előtt kérje le a modellspecifikus műszaki dokumentumokat.
A 11,1 V-os, 4000 mAh-s 18650 3S2P újratölthető lítium-ion akkumulátorcsomag 44,4 Wh névleges teljesítményt és praktikus konfigurációt kínál a kompatibilis hordozható és ipari elektronikai berendezésekhez. Alkalmassága a feszültség, a kapacitás, az áramigény, a töltési feltételek, a méretek és a védelmi követelmények megfelelő alkalmazásától függ.
Az akkumulátorral működő termékeket fejlesztő vállalkozások számára a megbízható beszerzési folyamatnak műszaki felülvizsgálatot, mintaellenőrzést, biztonsági értékelést és egyértelmű gyártási előírásokat kell magában foglalnia. A Yideng kiindulópontot biztosít a szabványos és testreszabott lítium akkumulátorcsomag-megoldások felfedezéséhez. Ha új terméket tervez, vagy a berendezéséhez szabott akkumulátorcsomagra van szüksége, tekintse át a termék részleteit éslépjen kapcsolatba velünka feszültség, a kapacitás, a csatlakozó, a ház és a rendelési követelmények megbeszéléséhez. A Yideng segíthet a projektjének megfelelő akkumulátor-konfiguráció értékelésében.
